调容式消弧线圈本体由主绕组、二次绕组组成。二次绕组连接电容调节柜，由4～5组真空接触器控制投切二次调节电容器，利用容性电流与感性电流的相位相反来调节消弧线圈的感性电流。当二次电容器全部断开时，主绕组感抗较小，电感电流较大，二次绕组有电容器接入后，根据阻抗折算原理，相当于主绕组两端并接了相同功率的电容，使主绕组电感电流减小，因而，通过调节二次电容的容量即可控制主绕组的感抗及电感电流的大小。

性能特点：

    电容器选用BFMJ薄膜自愈型电容，额定工作电压1000V，其内部或外部装有限流线圈，以限制合闸瞬间的浪涌电流，内部还装有放电电阻。

技术参数：

    适用电压等级:6KV、10KV、35KV、66KV

    运行方式：预调

    电容电流测量误差≤2%

    调节级数≤32级

    单相接地故障时残流≤5A

    系统运行时位移电压≤10%

工作原理：

    调容式消弧线圈利用变压器的折射原理，增设消弧线圈二次电容负荷绕组，同时在该消弧线圈的二次绕组上并联若干组（一般为四至五组）低压电容器，通过控制器控制真空开关或反并联晶闸管的通断组合来控制二次电容器投入的数量，来调节消弧线圈二次容抗的大小，从而改变消弧线圈一次侧电感电流的大小。

调容式消弧线圈结构组成部分：

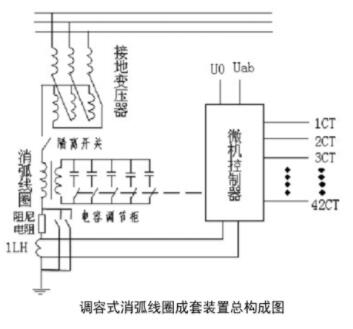

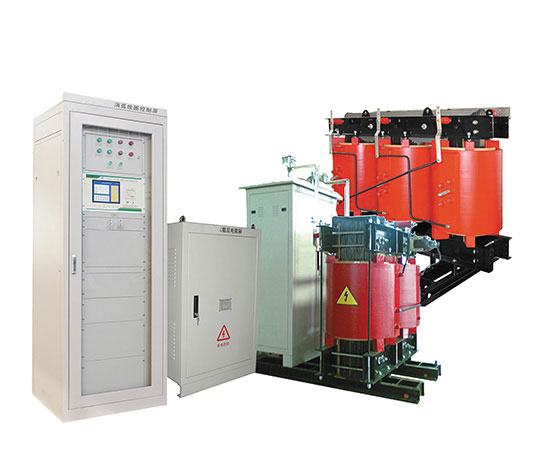

    调容式消弧线圈成套装置一般由接地变压器、调容式消弧线圈、电容调节柜、微机控制器、控制屏、阻尼电阻箱、电流互感器、电压互感器、避雷器、隔离刀闸等构成，总体构成图如下：
