中性点经消弧线圈接地系统

发布日期：2020-05-26 作者：安特变压器点击：

中性点经消弧线圈接地系统：

随着电力系统的发展，配电网采用的电缆线路越来越多，电缆线路的增加导致系统电容电流急剧增加，在中性点不接地的运行方式下，电容电流的不断增加，对设备绝缘的保护设备的配备，带来了严重影响。规定当系统电容电流超过10A时，中性点需经消弧线圈接地线电压保持不变，允许继续运行2h，对提高供电可靠性、电气设备和线路的绝缘水平、减轻对通信系统的干扰等方面具有很好的保护作用。

中性点经消弧线圈接地系统发生单相接地故障时，接地电流与故障点的位置无关。由于残流很小，接地电弧可瞬间熄灭，有力地限制了电弧过电压的危害作用。继电保护和自动装置、避雷器、避雷针等，只能保护具体的设备、厂所和线路。

而消弧线圈却能使绝大多数的单相接地故障不发展为相间短路，发电机可免供短路电流，变压器等设备可免受短路电流的冲击，继电保护和自动装置不必动作，断路器不必动作，从而对所在系统中的全部电力设备均有保护作用。

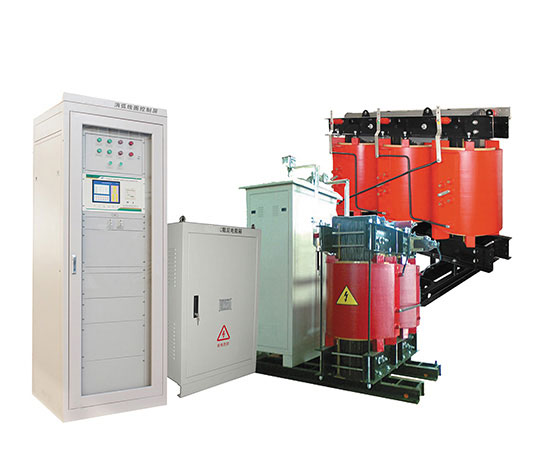

消弧线圈
