消弧线圈的维护操作规定

发布日期：2020-11-27 作者：安特变压器点击：

1、消弧线圈装置运行中从一台变压器的中性点切换到另一台时，必须先将消弧线圈断开后再切换。不得将两台变压器的中性点同时接到一台消弧线圈上；主变压器和消弧线圈装置一起停电时，应先拉开消弧线圈的隔离开关，再停主变，送电时相反；装置参数设定后应作记录，记录设定时间、设定值等，以便分析、查询。

2、系统中发生单相接地时，禁止操作或手动调节该段母线上的消弧线圈，有人值守变电站应监视并记录下列数据：接地变压器和消弧线圈运行情况，阻尼电阻箱运行情况；微机调谐器显示参数：电容电流、残流、脱谐度、中性点电压和电流、分接开关档位和分接开关动作次数等，单相接地开始时间和结束时间，单相接地线路及单相接地原因，天气状况。

3、若巡视中发现下列情况之一时，应向调度和上级主管部门汇报，消弧线圈在较高档位运行，过补偿情况下，说明消弧线圈总容量裕度很小或没有裕度。消弧线圈、阻尼电阻箱、接地变压器有异常响声；新设备冲击次数规定如下：变压器、消弧线圈、电抗器5次。大修后设备冲击次数规定如下：更换了线圈的电力变压器3次。

4、手动调匝消弧线圈切换分接头的操作规定，按当值调度员下达的分接头位置切换消弧线圈分接头，切换分接头前，应确认系统中没有接地故障，再用隔离开关断开消弧线圈，装设好接地线后，才可切换分接头，并测量直流电阻；切换分接头后，应检查消弧线圈导通情况合格后方可将消弧线圈投入运行。

5、有下列情况之一时，禁止拉合消弧线圈与中性点之间的单相隔离开关：系统有单相接地现象出现，已听到消弧线圈的嗡嗡声；中性点位移电压大于15%相电压。

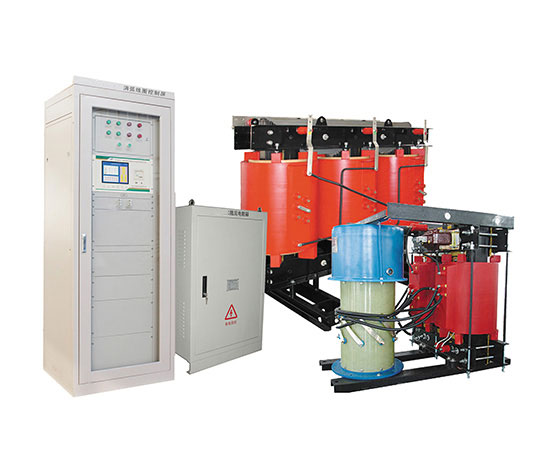

消弧线圈
