消弧线圈电感电流的有效补偿效果

发布日期：2021-04-15 作者：安特变压器点击：

自动跟踪补偿消弧装置是靠自动装置按电网电容电流的变化，来改变消弧线圈的电感，使单相接地电容电流得到来自消弧线圈的电感电流的有效补偿。自动装置的工作原理，是根据在线实时测量的电网中性点的电压、电流信号，依据电网脱谐度和信号相位角之间的关系，利用微机或单片机计算电网的脱谐度，并控制有载调压式消弧线圈的档位，进行自动跟踪调谐，使系统始终运行在设定的脱谐度范围内。

国内对配电网采用消弧线圈接地方式，进行了理论分析及应用技术研究，根据目前可控电抗器的发展，相应推出了几种自动跟踪补偿消弧限压成套装置。有调节铁芯气隙式消弧线圈、有载调匝式消弧线圈、晶闸管投切电容式消弧线圈的、高短路阻抗变压器式消弧线圈、直流助磁式消弧线圈或偏磁式消弧线圈、磁阀式消弧线圈、三相五柱式消弧线圈等。

消弧线圈是变电站中的重要设备，数字化变电站技术的发展,对于消弧线圈产品也是一种机遇与挑战。消弧线圈产品的主要生产供应商，很早就开始了对于消弧装置数字化以及IEC61850标准的研究，并开始了相关产品研制工作。

变电站消弧线圈，数字化消弧成套装置的一次部分：主要包含消弧本体，以及阻尼电阻箱、有载调节开关等，采用组合柜或就地散装布置方案安装，在本次数字化变电站中，在一次设备侧安装就地只能单元，进行就地数字化。数字化消弧装置自动调谐智能控制器：此控制器接入站内控制层网络，对一次设备进行控制，向后上传运行信息。

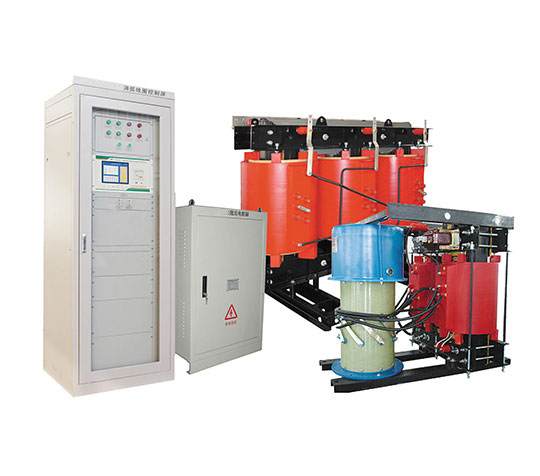

消弧线圈
