目前国内中压电网中性点接地方式有三种，即中性点不接地、经消弧线圈接地和经电阻接地。接地电容电流超过10A的中压电网需加装消弧线圈。消弧线圈装设于变压器或发电机的中性点，是一种铁芯带有空气间隙的可调电感线圈。
当电网发生单相接地故障时，消弧线圈的电感电流补偿了电网的接地电容电流，故障电流减小，有力地限制了电动力、电流热效应和空气游离等的破坏作用，减小了故障点形成残留性故障的可能性。故障点介质绝缘的恢复强度，大于故障相电压的恢复初速度，因此接地电弧能够熄灭，补偿电网可在瞬间恢复正常运行。
中性点经消弧线圈接地方式的主要优点有：系统发生单相接地故障时可继续运行，不会中断供电，提高了供电可靠性；有力地限制了电弧过电压的危害作用，一定程度上提高了设备绝缘水平；对通信系统、信号系统的干扰很小。
中性点经消弧线圈接地方式的主要缺点为：电缆线路对系统零序阻抗影响较大，电缆线路的投入与退出运行对系统电容电流影响较大，消弧线圈的脱谐度要随之及时调整，操作频繁，增加了运行维护工作量。电缆线路增加造成电网电容电流进一步增大，消弧线圈容量也随之增大，电网建设投资增加，经济性降低。

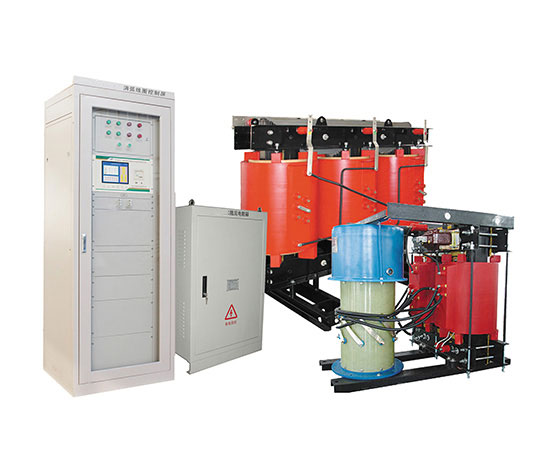

接地故障电流因消弧线圈的补偿作用而变小，使继电保护装置有选择性动作比较困难。当电网运行方式发生变化，消弧线圈的脱谐度调整不当容易发生谐振。消弧线圈装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，大屏幕触摸液晶屏，全汉字显示，具有运行稳定可靠、显示直观、操作方便，抗干扰能力强等特点。
同时系统具有完善的参数设置及信息查询功能，该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行调节。消弧线圈装置采用补偿回路串接阻尼电阻的方式，抑制谐振幅值，降低中性点位移电压小于15%相电压，故可根据电网运行的需要，运行在过补、全补、欠补均可。
控制器面板显示齐全、操作方便，显示参数有位移电压、电容电流、电感电流、脱谐度、残流、开关档位、U0越限等，具有记忆和打印功能，特别是II型控制器采用大屏幕中文液晶显示，参数显示更直观，可实现人机对话，控制器设有多种通讯串口，满足变配电综合自动化及无人值守站的需要。
