消弧线圈成套装置起到的作用

发布日期：2022-05-30 作者：安特变压器点击：

消弧线圈是一个具有铁心的可调电感线圈，装设在变压器或发电机的中性点，当发生单相接地故障时，起减少接地电流和消弧作用。电网安装消弧线圈后，发生单相接地时消弧线圈产生电感电流，该电感电流补偿因单相接地而形成的电容电流，使得接地电流减小，同时使得故障相恢复电压速度减小，治理电容电流过大所造成的危害。

同时由于消弧线圈的嵌位作用，它可以有效的防止铁磁谐振过电压的产生。消弧线圈补偿效果越好，对电网的保护作用越大，所以需要跟踪电容电流变化自动调谐的消弧线圈。当该电气发生单相接地故障时，接地电容电流过大就需要经消弧线圈接地。因为此时电路是个RC串联电路，有电容本来就增加电流，再加上RC电路会发生谐振，产生电弧。

加入电感线圈就是为了中和电容电流，防止电谐振的产生，从而减小接地电流。消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流，补偿接地电容电流，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。

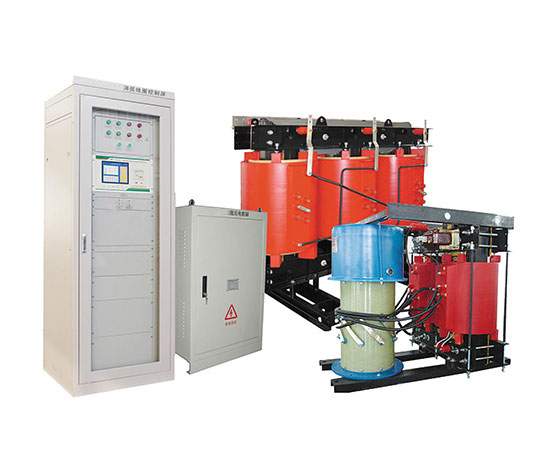

消弧线圈

当消弧线圈正确调谐时，不仅可以有效的减少产生弧光接地过电压的机率，还可以有效的抑制过电压的辐值，同时也减小了故障点热破坏作用及接地网的电压等。所谓正确调谐，即电感电流接地或等于电容电流，工程上用脱谐度V来描述调谐程度V=（IC-IL）/IC。

当V=0时，称为全补偿，当V>0时为欠补偿,V<0时为过补偿。从发挥消弧线圈的作用上来看，脱谐度的数值越小越好，处于全补偿状态，即调至谐振点上。但是在电网正常运行时，小脱谐度的消弧线圈将产生各种谐振过电压。如煤矿6KV电网，当消弧线圈处于全补偿状态时，电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍，这就是通常所说的串联谐振过电压。

除此之外，电网的各种操作，如大电机的投入，断路器的非同期合闸等，都可能产生危险的过电压，所以电网正常运行时，或发生单相接地故障以外的其它故障时，小脱谐度的消弧线圈给电网带来危害。综上所述，当电网未发生单相接地故障时，希望消弧线圈的脱谐度越大越好，退出运行。
